Audytor SCW

Program Audytor SCW został wyróżniony w konkursie ogłoszonym przez Głównego Geodetę Kraju na najlepsze wykorzystanie danych Państwowego Zasobu Geodezyjnego i Kartograficznego oraz usług udostępnianych przez Główny Urząd Geodezji i Kartografii w latach 2022 - 2025.

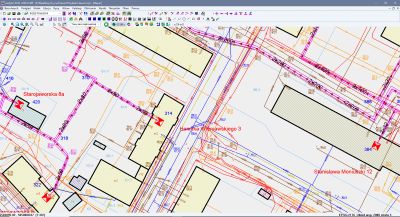

Wprowadzono nową funkcjonalność w programie Audytor SCW4 w zakresie współpracy z serwisami WMS i WFS udostępniającymi informacje geoprzestrzenne w ramach ogólnokrajowego portalu geodezyjnego: geoportal.gov.pl. Mapy terenu udostępniane przez serwis Geoportal wyświetlane są w oknach edycyjnych w programie Audytor SCW 4 jako kolejna forma podkładu geodezyjnego dla schematu sieci ciepłowniczej.

Zakres map branżowych obejmuje:

1. Krajową Integrację Numeracji Adresowej: punkty adresowe, ulice, place, skwery i osiedla.

2. Krajową Integrację Ewidencji Gruntów i Budynków: budynki, działki, numery działek.

3. Krajową Integrację Uzbrojenia Terenu: sieci ciepłownicze, sieci gazowe, sieci wodociągowe, sieci kanalizacyjne, sieci telekomunikacyjne, sieci elektroenergetyczne, sieci specjalne.

Mapy branżowe mogą być przedstawione na tle mapy terenu udostępnianej przez serwis Open Street Map lub na tle Ortofotomapy.

Obiekty graficzne takie jak budynki oraz działki są automatycznie tworzone w programie Audytor SCW 4 na podstawie informacji pobranych z Ewidencji Gruntów i Budynków (EGiB). Dotyczy to lokalizacji, kształtu oraz informacji szczegółowych o budynku ( np.: identyfikator, rodzaj, liczba kondygnacji podziemnych, liczba kondygnacji nadziemnych) i działce (np.: identyfikator, numer, obręb itd.).

Baza danych budynków uzupełniana jest informacjami adresowymi pobranymi z serwisu Krajowej Integracji Numeracji Adresowej udostępnianego przez serwis Geoportal. Format danych adresowych jest zgodny z rejestrem TERYT.

Dodatkowo, dane adresowe są określane z wykorzystaniem technologii geokodowania rewersyjnego.

Nowa wersja programu Audytor SCW posiada funkcje do wyznaczania obszarów zajętości sieci ciepłowniczej na terenie działek o nieregularnym kształcie i dowolnym przebiegu sieci ciepłowniczej.

Obliczają one wartość pola powierzchni obszarów zajętości oraz długości trasy sieci ciepłowniczej znajdującej się w obrębie danej działki.

 Aktualizacja rzędnych terenu

Program Audytor SCW4 posiada funkcję automatycznej aktualizacji wartości rzędnych terenu dla wszystkich punktów węzłowych sieci ciepłowniczej na podstawie informacji pobranych z serwisu Geoportal (Numeryczny Model Terenu). Funkcja ma szczególne zastosowanie do aktualizacji wartości rzędnych terenu punktów węzłowych w bazach danych sieci ciepłowniczej pochodzących z wcześniejszych wersji programu Audytor SCW.

Obliczenia sieci ciepłowniczej

 Funkcjonalność modułu obliczeniowego została rozszerzona o możliwość zadawania różnych wartości temperatury wody dla źródeł ciepła. Wyniki obliczeń zawierają informacje o udziale poszczególnych źródeł ciepła w strumieniu wody płynącej w odcinkach sieci ciepłowniczej.

Okno obliczeń zostało rozszerzone o możliwość bezpośredniego definiowania parametrów dla źródeł ciepła.

Audytor SCW 3

Audytor SCW 2

Audytor SCW 1

Czwarta wersja programu Audytor SCW jest całkowicie kompatybilna z bazami danych utworzonymi we wcześniejszych wersjach programu Audytor SCW. Bazy danych wymagają jednak wprowadzenia uzupełnienia w zakresie lokalizacji i układu współrzędnych geodezyjnych. Audytor SCW 4 posiada specjalne funkcje i kreatory, które automatycznie przystosowują baz danych do współpracy z nową wersją programu.
